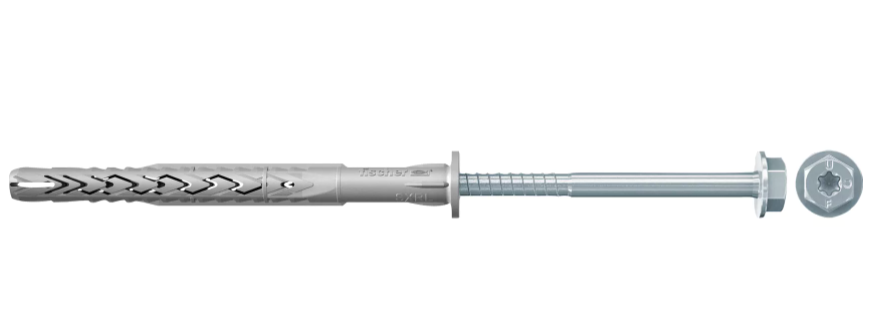

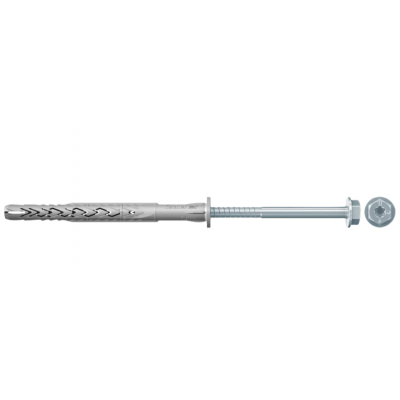

FISCHER Fixation pour cadres SXRL 10X140 FUS
Article n°: 42146
- Evaluation ETE avec d'excellentes valeurs de charges : fixations multiples sûres d'applications non structurelles dans le béton et la maçonnerie.
- L'élément d'expansion rallongé rend la SXRL polyvalente.
- Grâce à la géométrie de la cheville, les efforts lors de son expansion sont transmis uniformément au support et non à un point donné. Ceci permet de ne pas fragiliser les parois, notamment dans les briques creuses.
- Montage simple : les nervures empêchent la rotation de la cheville pendant l'installation.
Les avantages / Description du produit
La cheville polyvalente avec plusieurs profondeurs d'ancrage
Avantages
- L'élément d'expansion rallongé fait de la cheville SXRL un produit extrêmement polyvalent.
- Grâce à la géométrie spéciale de la cheville, les charges sont réparties uniformément dans le forage.
- En cas d’ancrages dans les matériaux pleins et creux, les deux zones d’expansion conduisent à des valeurs de tenue optimales.
- Les nervures empêchent la rotation de la cheville pendant l’installation.
La fixation pour cadres SXRL-FUS avec vis à tête hexagonale à rondelle intégrée et empreinte TX30 est agréée pour la fixation multiple d'applications non structurelles dans la maçonnerie, le béton et le béton cellulaire. Les deux zones d'expansion de la cheville répartissent les contraintes de façon uniforme dans les maçonneries creuses et se réunissent pour former un élément d'expansion rallongé dans le béton cellulaire et les matériaux pleins. La cheville pour cadres avec vis de sécurité en acier électrozingué convient pour la fixation de constructions métalliques.
Application et autorisation
Applications

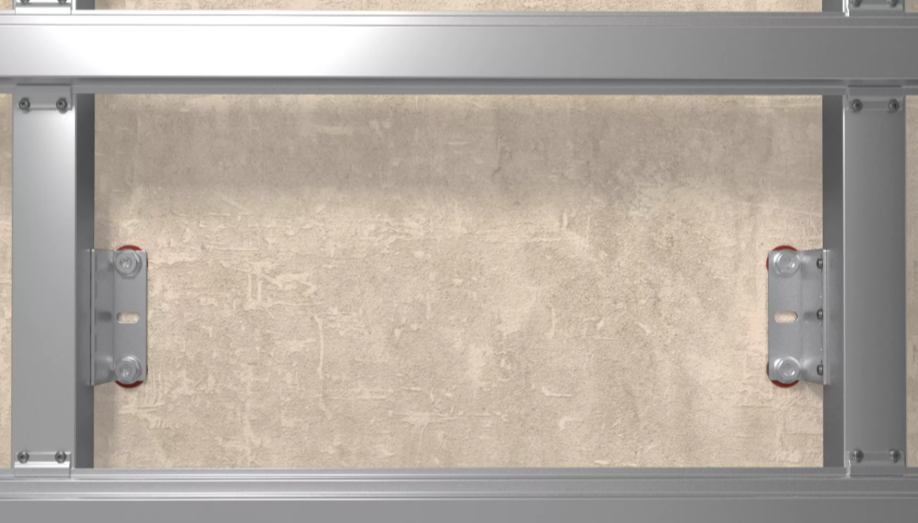

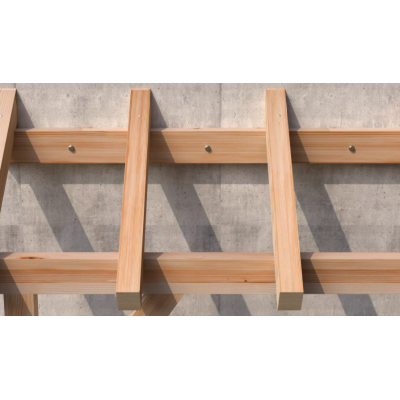

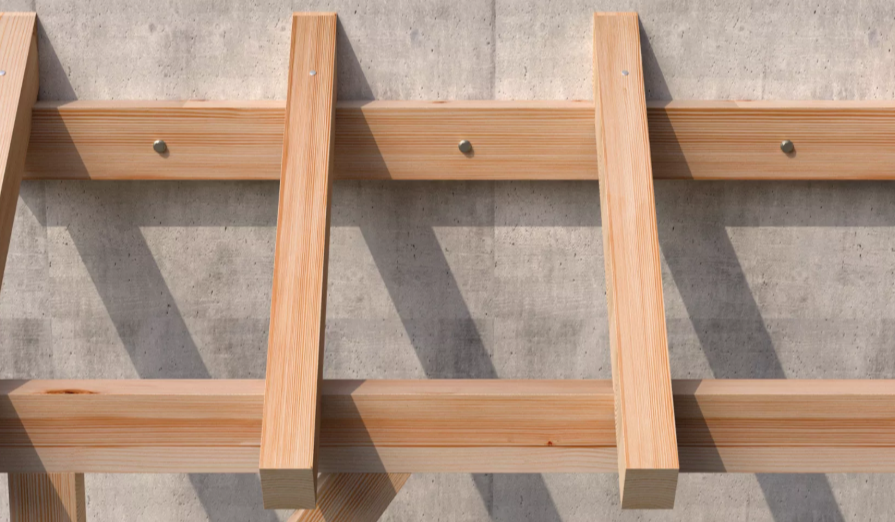

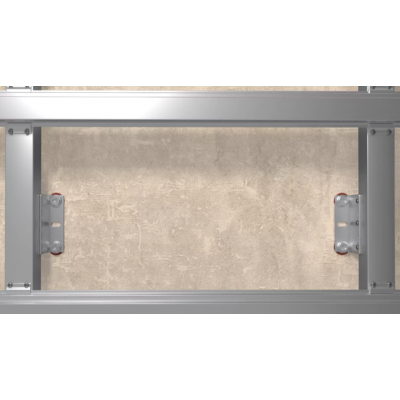

- Ossatures de façade, de plafond ou de couverture en bois ou en métal
- Ossatures de façade contraintes en compression
- Fenêtres
- Portails et portes
- Penderies
- Meubles de cuisine suspendus
- Chevrons
- Poutres
- Supports TV
- Bardages
- Equerres métalliques
- Supports métalliques
- Chemins de câbles
Matériaux
Agréée pour :
- Brique à perforations verticales
- Béton cellulaire
- Bloc creux de béton léger
- Brique silico-calcaire perforée
- Bloc d'isolation thermique
- Bloc plein en béton et béton léger
- Brique pleine
- Brique silico-calcaire pleine
- Béton ≧ C12/15
Convient également pour :
- Pierre naturelle à structure dense
- Carreaux de plâtre
* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.
Autorisations
- ETA-07/0121
- DoP No. 0329
Fonctionnement / Montage

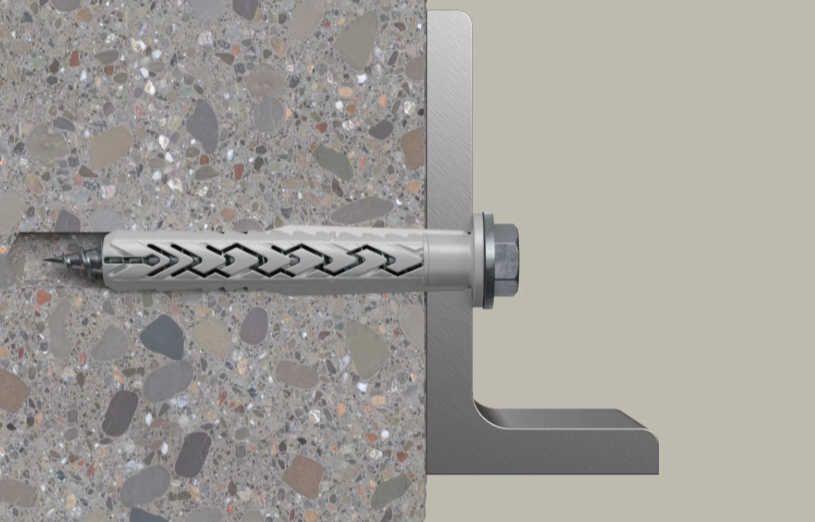

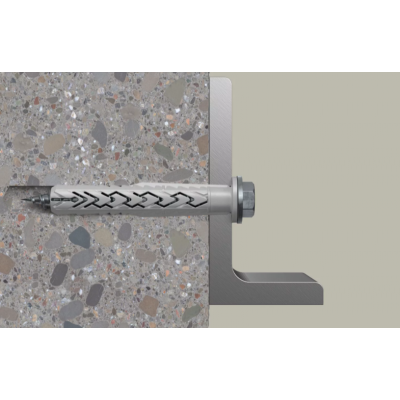

- Le SXRL est adapté à un montage traversant.
- Dans la maçonnerie en briques perforées, une transmission de force qui protège le support est garantie à travers les deux zones d'expansion. Les filets de blocs poreux ne sont pas écrasés par la deuxième zone d'expansion et servent donc à transmettre la force.
- Dans le béton cellulaire et les matériaux de construction solides, les deux zones de dilatation se combinent pour former un seul élément de dilatation long, assurant ainsi une répartition uniforme et plate de la charge dans le substrat.
- Recommandé pour la fixation de constructions métalliques
- Le SXRL-T avec vis à tête fraisée est recommandé pour la fixation des constructions en bois.

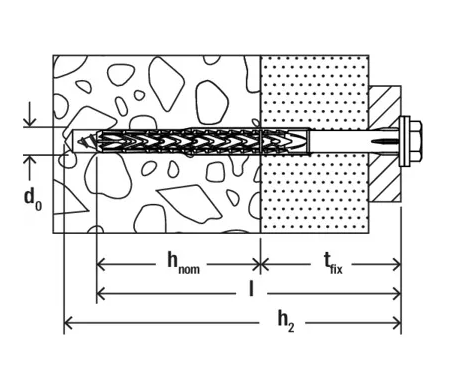

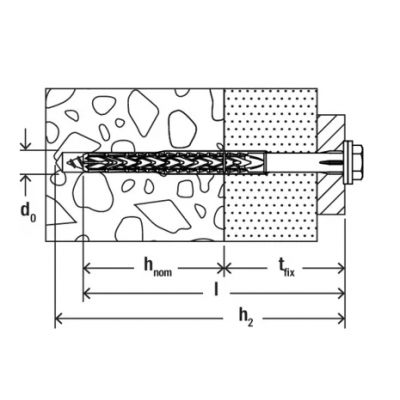

Données techniques
homologation DIBt ✓
homologation ETE ✓
Diamètre nominal du foret (d0) 10 mm
Longueur de cheville (l) 140 mm
profondeur de perçage mini. pour installation traversante (h2) 150 mm
épaisseur à fixer pour profondeur d'ancrage 50 mm (tfix) 90 mm
épaisseur à fixer pour profondeur d'ancrage 70 mm (tfix) 70 mm
épaisseur à fixer pour profondeur d'ancrage 90 mm (tfix) 50 mm
Empreinte TX40 / SW 13
