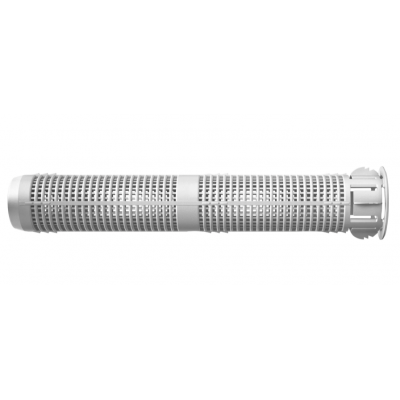

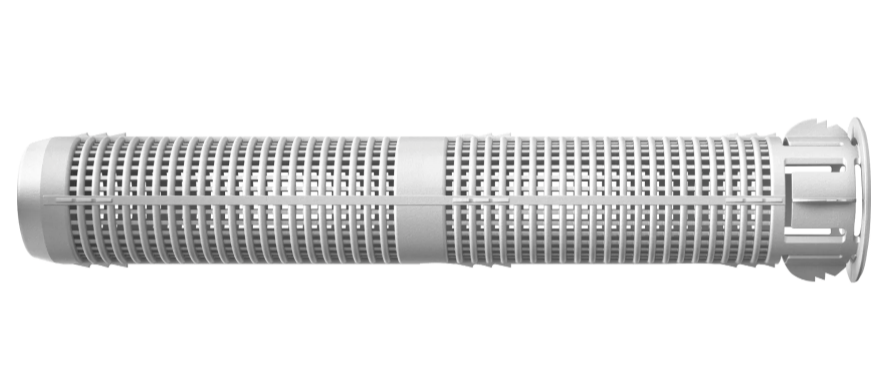

FISCHER FIS H 12X85 K INJECTIEHULS
Artikel nr: 42150
- Rasterstructuur reduceert het mortelverbruik.
- De injectiehulzen maken een optimaal passende verbinding in geperforeerde steen mogelijk.
- De centreervleugels zetten de ankerstangen met verschillende diameters vast. Dit reduceert de complexiteit en het voorraadbeheer.
- Weerhaak: bij een bovenhandse montage vallen deze niet uit het boorgat.
- ETA-goedkeuring
Productomschrijving
De injectiehulsankers voor bijzonder zuinig mortelverbruik in metselwerk van geperforeerde steen
Voordelen
- De roosterstructuur van de injectiehuls FIS H K is afgestemd op de injectiemortel FIS V, FIS VL, FIS Green of FIS P Plus en zorgt voor een zuinig mortelverbruik bij een optimale aansluiting van de mortel op de wanden van de boorgaten.
- De centreervleugels richten het bevestigingselement ideaal in de injectiehuls uit en makten het gebruik van verschillende diameters van de draadstangen mogelijk.
- Deer weerhaken houden de injectiehuls stevig in het boorgat vast en maken zo een probleemloze bovenhandse montage mogelijk.
- De geometrie van de ankerhulzen maakt het overbruggen van niet-dragende lagen voor een gemakkelijke en eenvoudige montage mogelijk.
- Houd a.u.b. rekening met de goedkeuringen van de betreffende injectiemortel.
De fischer Injectiehuls FIS H K is de systeemcomponent voor een vakkundige en mortelbesparende montage van de ankerstang FIS A of het inslaganker met binnenwerkse schroefdraad FIS E in metselwerk van geperforeerde steen. Daarvoor kunnen de fischer Injectiemortels FIS V, FIS VW HIGH SPEED, FIS VS LOW SPEED, FIS VL, FIS Green, FIS P Plus en FIS P worden gebruikt. De geoptimaliseerde roosterstructuur vermindert het gebruik van injectiemortel. Bij het plaatsen van de ankerstang en het inslaganker met binnenwerkse schroefdraad wordt de mortel door de roosterstructuur gedrukt en passend met de geperforeerde baksteen verbonden. Daardoor wordt de belasting overgedragen aan het bouwmateriaal. Het aanbrengen gebeurt door middel van de voorsteekmontage. Met behulp van de injectiehuls kunnen niet-dragende lagen worden overbrugd. Er moet rekening worden gehouden met de goedkeuringen van de desbetreffende injectiemortels.
Toepassing en goedkeuring
Toepassingen
- Verankeringen in geperforeerd metselwerk met Injectiemortel FIS V
Bouwmaterialen
Goedgekeurd voor:
- Geperforeerde baksteen
- Holle bouwsteen van licht beton
- Holle bouwsteen van beton
- Geperforeerde kalkzandsteen
- Volle kalkzandsteen
- Volle baksteen
Tevens geschikt voor:
- Geperforeerde puimsteen
- NoHoBo vloer
- Volle puimsteen en andere volle bouwstoffen
De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.
Certificering
- ETA-15/0263
- ETA-10/0383
- ETA-14/0471
- ETA-20/0729
- DoP No. 0195
- DoP No. 0189
- DoP No. 0273
- DoP No. 0354
Functie
- De injectiehuls FIS H K kan afhankelijk van de toepassing met de injectiemortels FIS V, FIS VW HIGH SPEED, FIS VS LOW SPEED, FIS VL, FIS Green of FIS P Plus worden gebruikt. De FIS P kan zonder goedkeuring worden gebruikt.
- Het systeem is in combinatie met injectiehulzen en draadstangen FIS A of inslagankers met binnenwerkse schroefdraad FIS E geschikt voor de voorsteekmontage.
- Daarvoor wordt de injectiehuls in het boorgat gestoken en vanaf de bodem van de injectiehuls met injectiemortel gevuld.

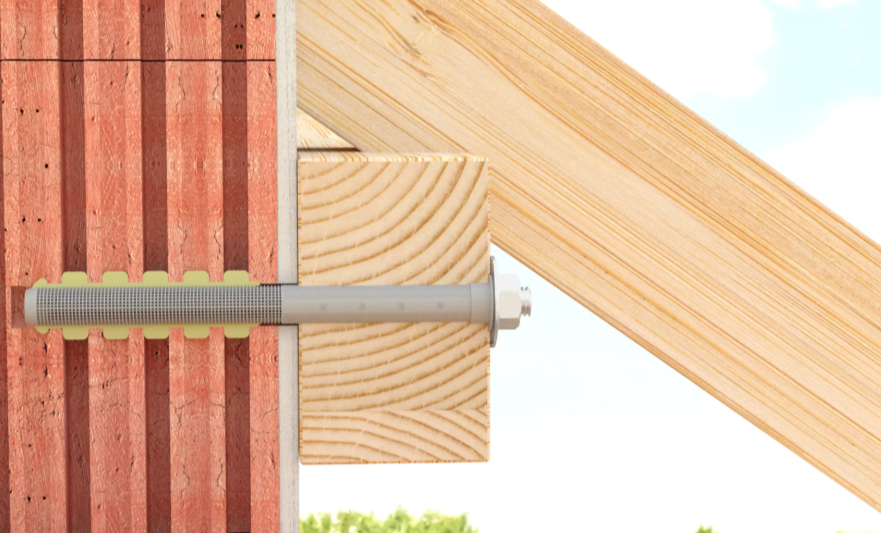

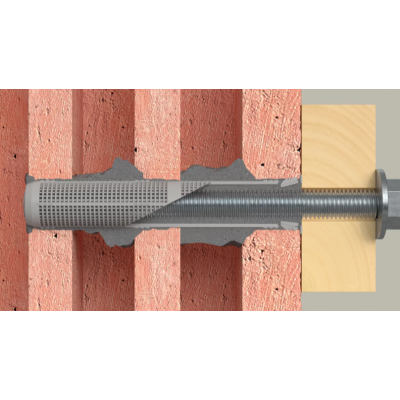

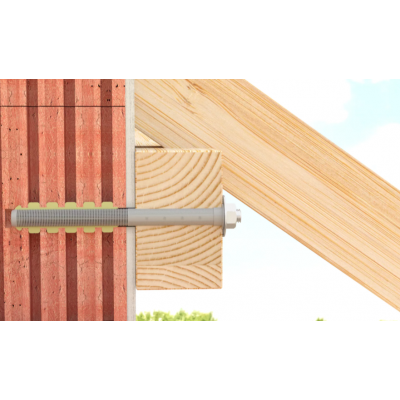

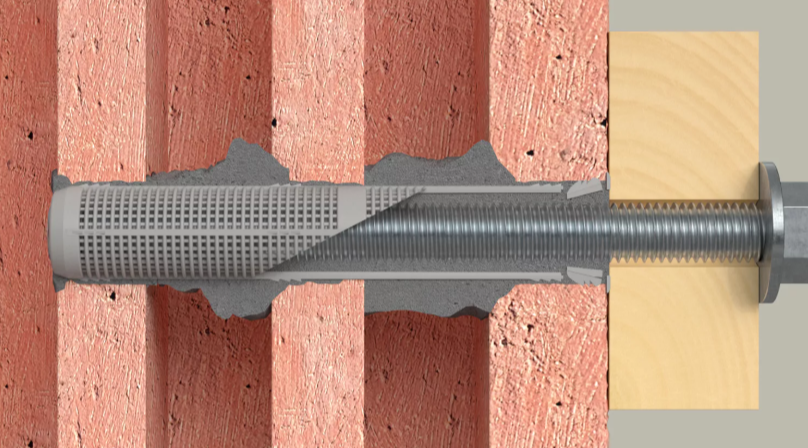

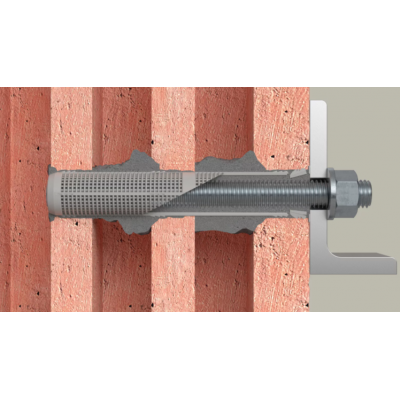

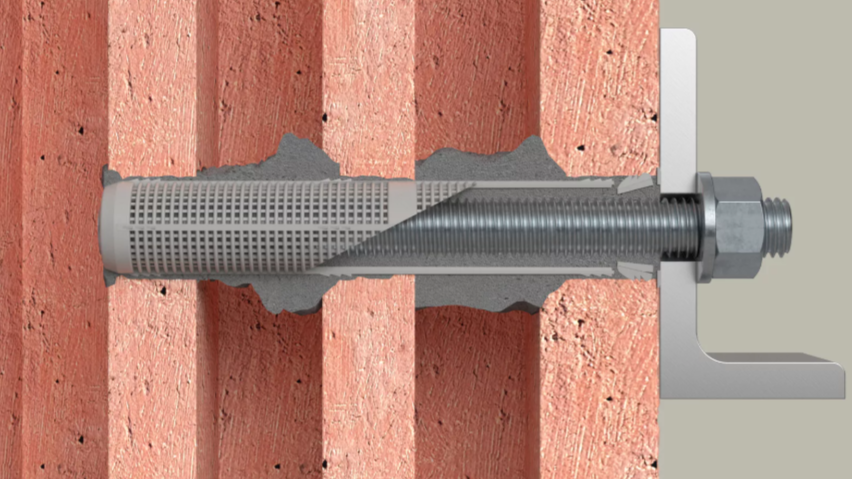

- Bij het indraaien van het bevestigingselement wordt de mortel door de roosterstructuur van de injectiehuls gedrukt en verbindt zich passend met de verankeringsondergrond. De belasting wordt passend over het gehele oppervlak afgevoerd.

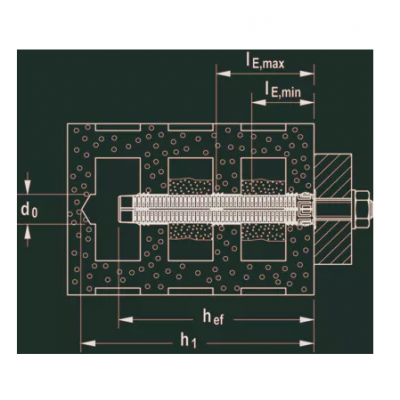

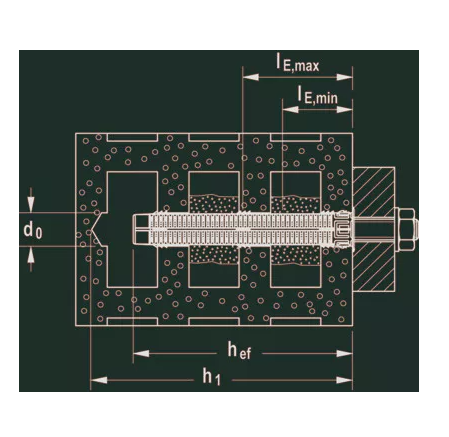

Technische gegevens
Goed-keuring ✓
Boordiameter (d0) 12 mm
Min. boorgatdiepte (h1) 90 mm
Passend bij FIS A M6-M8
Min. verankeringsdiepte (hef) 65 mm
Mortelhoeveelheid per huls 10 Skt
